Mitsubishi Electric ile Enjeksiyon Kalıp Uygulamalarında Yüksek Hız ve Hassasiyet
Bilgi işlem ve iletişim, uzay geliştirme ve uydu iletişimi, tüketici elektroniği, endüstriyel teknoloji alanında kullanılan elektrikli ve elektronik ekipmanlar ve enerji sektörü, su ve atıksu, taşımacılık ve bina ekipmanlarının üretimi, pazarlanması ve satışında hizmetler veren Mitsubishi Electric Türkiye, enjeksiyon kalıp uygulamalarında da çözüm üretmeye devam ediyor.
Ürün Özellikleri:
-FX3U ADP: Yüksek hız ve hassasiyetli bus kontrol
-Modbus bağlantısı
-Yüksek hızlı analog çıkış modülleri
-CF kart arayüzlü ve Reçete Tablolu Operatör Paneli

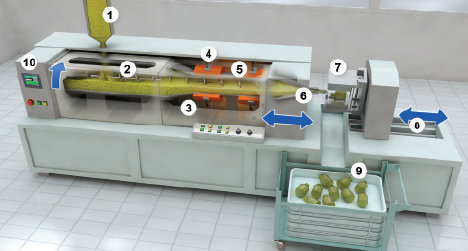

1- Besleme gözü 2- Sonsuz vida mekanizması 3- Isıtma odası 4- Isı kontrolörleri 5- Isıtıcılar
6- Çift taraflı enjeksiyon mekanizması 7- Kalıp mekanizması 8- Ürün çıkış mekanizması
9- Son ürün 10- Operatör paneli
Uygulama Bilgisi ve Özellikleri

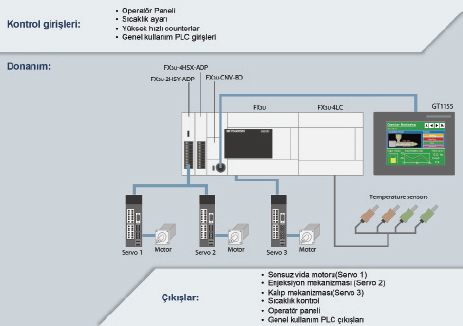

Plastik sektörünün günümüzdeki değeri gün geçtikçe artıyor. Plastik şişeler, oyuncaklar, kavanozların yapım prosesindeki yüksek hız ve hassasiyet, iyi uygulamaları diğerlerden dikkat çekici şekilde ayırır hale getirdi. Enjeksiyon kalıp prosesi, ham plastik granüllerin kullanılabilir eşyalara getirilmesini kapsıyor. Düz bir proses olmasına rağmen, kullanılan kontrol sistemi, analog ve pozisyonlama prosedürlerini yüksek bir hızda işleyebilmelidir. Kompakt PLC pazarında yeni bir standart belirleyen FX3U, yüksek hızlı özel adaptör (ADP) bus bağlantısı ile PLC’deki data bit ve registerlarındaki bilgilere doğrudan ulaşılmasını ve böylelikle bu uygulamalarda istenen yüksek işlem hızına erişebilmesini sağlıyor.
-Yüksek hızlı Giriş Çıkış Kontrol
- 4 eksen kontrolü; 200 kHz kontrol sinyal frekansı
- Sıcaklık Kontrol Adaptörü FX3U-4LC
- Özel PLC fonksiyon bloğu
- 4 kanal; K, J, R, S, E, T, B, N, PL II, WRe5-26, U ve L tip termokupl desteği ayrıca 3 tel platinyum termometre sensörler Pt100, Jpt100, Pt1000 de kullanılabilir.
- Data görüntüleme ve kayıt
- Alarm yönetimi ve grafik destekli operatör paneli; GT1155
- Direkt Program kontrolü
- Ekranla PLC programına ve reçete tablolarına erişim ve değişiklik olanağı.
1- Besleme gözü 2- Sonsuz vida mekanizması 3- Isıtma odası 4- Isı kontrolörleri
5- Isıtıcılar 6- Çift taraflı enjeksiyon mekanizması 7- Kalıp mekanizması 8- Ürün çıkış mekanizması 9- Son ürün 10- Operatör paneli
