1 Nisan 2016 | TEKNÄ°K MAKALE 92. Sayı (Mart 2016)

PLC’ler, günümüzde endüstrinin her alanında kontrol ekipmanları olarak işlevlerini yoğun olarak sürdürmekteler. Bu doğrultuda, pazarda aktif olarak kullanılan ürünler temel alındığında, kullanıcısına en az uğraşla sistemi analiz etmelerine, programa ekleme ya da çıkartma yapabilmelerine ve farklı sistemlerle rahatlıkla entegre olabilmeleri adına en fazla desteği veren ürünler, rakiplerinden her daim birkaç adım önde olacaklardır. Bu sebepledir ki donanımsal çözümlerin yanı sıra yazılım sisteminin sunduğu esneklik, sistem tasarlanırken bir o kadar kritik olmaktadır. Automation Builder yazılımı sayesinde ABB, sadece PLC’lerinizi değil, tüm sisteminizin analizi açısından önemli bir yer tutar.

Automation Builder yazılım platformunun temel özelliklerine hızlıca bir göz attığımızda:
•    Tek platformda, PLC’ler, operatör panelleri, sürücüler, güvenlik PLC’leri ve sensörleri, robot sistemleri programlama ve parametrelendirme
•    Programcıların IEC13131-3 standardındaki tüm dillerle (IL, FBD, Ladder, ST, SFC ve CFC) program yazılmasına olanak sunma
•    C ve C++ programlama dili ile yazılmış fonksiyonları kullanabilme
•    Tek tuşla tüm PLC ailesi arasında program transferi
•    Güvenli kod analiz programı sayesinde Safety sistemler için yazılmış programları analiz edip, standart uygunluğu kontrol
•    CP600 Panel programı ve PLC ile arasındaki otomatik veri ve değişken transferi
•    ABB hız ve güç kontrol sürücülerini doğrudan parametrelendirme ve programlayabilme
•    ABB hareket kontrol sistemleri kontrolü ve
•    ABB RobotStudio yazılımı ile robot sistem simülasyonu
gibi özellikleri sayesinde kullanıcısına sağladığı geniş çözüm ve esneklik ile en karmaşık sistem mimarilerini bile rahatlıkla çözümlemenize olanak sağlamaktadır.

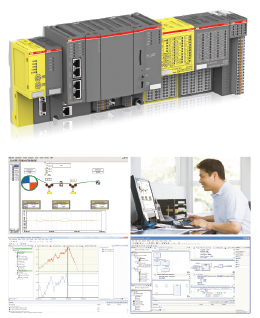

Automation Builder entegre yazılım desteğini arkasına alan ABB AC500 PLC ailesi, sağladığı esnek otomasyon çözümleri ile kullanıcılarına tüm zorlu uygulamalarında eksiksiz bir donanım desteği sağlamaktadır. Tüm PLC ailesi tek bir tuşla birbirleri içerisinde program alışverişi yapabilmektedir. Böylelikle daha fazla performansa ihtiyaç duyduğunuzda tek tuşla sisteminizi bir üst seriye terfi edebilirsiniz. Standart olarak gelen modbus RTU, TCP ve CS31 bus haberleşmelerinin yanı sıra sisteminizin ihtiyaçlarına göre EtherCAT, CANopen, Profinet, Profibus ve DeviceNet opsiyonlarını tek tuşla sisteminize ekleyebilir, mevcut sisteminizde herhangi bir HMI olmasa bile web tarayıcısı üzerinden ister kişisel bilgisayarınızda isterseniz de mobil cihazlarınızdan izleyebilirsiniz.

Fonksiyonelliğin yanı sıra performans da birçok sistemde taviz verilmesi imkânsız olan unsurların başında gelmektedir. Özellikle yüksek hıza ihtiyaç duyulan uygulamalarda AC500 PLC ailesinin bayrak gemisi niteliğinde olan PM595 PLC’ler sayesinde tüm zorlu işlerinizin altından kolayca kalkabilirsiniz. Ayrıca yüksek hafıza gerektiren proses çözümlerini de geniş hafıza imkanı sayesinde en doğru çözümle müşterilerinize sunabilirsiniz.



PM595’in özellikleri
•    1.3 GHz kayan noktalı (floating point) işlem birimli yüksek hızlı işlemci
•    Büyük miktarda kullanıcı ve program hafızası
•    Yüksek yedek ve data saklama kapasitesi
•    3 MB kalıcı hafıza; entegre 4 GB flash disk, SD kart girişi
•    Fansız donanım soğutması
•    Entegre safety fonksiyonu (SM560-S ile birlikte)
•    HMI bağlantı opsiyonları
•    Modern haberleşme sistemlerine dahili destek
•    4 Ethernet portu
–    Yazılım tarafında değiştirilebilen PROFINET ve EtherCAT opsiyonu
–    DHCP, DNS, FTP, SMTP, SNTP, TCP/IP, UDP IP, Modbus TCP, Telekontrol protokolleri
•    2 Seri Port (RS232/RS485)
•    2 Harici genişletme portu
–    PROFIBUS DP, Safety PLC, Ethernet, CANopen, PROFINET,
–    EtherCAT, Hızlı Sayıcı vs.
•    Harici I/O seçenekleri
•    Tüm S500 ve S500-eCo serileri ile uyumlu, hızlı IO bus seçimi.

Genel avantajlarını ise şöyle özetleyebiliriz:
•    İşlem hızı ve kapasite
–    Rakipsiz performans (1650 bit, 1000 Word, 1000 Floating point sadece 1 ms altında)
–    16 MB’lık yüksek programlama ve kullanıcı hafızası
–    Yüksek hızlı uygulamalara tam destek (64 eksen kontrol sadece 1 ms tarama süresi)
•    Sağlamlık
–    4 GB hafıza ve fansız soğutma
–    XC serisi seçeneği ile zorlu koşullarda yüksek dayanım
–    Manyetik dirençli 3MB kalıcı hafıza
•    Haberleşme ve desteği
–    Farklı haberleşme kombinasyonlarına kolayca uyum
–    Sorunsuz entegrasyon
–    Maksimum esneklik ile tüm projeler tek hamlede yeni sistemde
–    Geniş soket haberleşme seçenekleri
•    Veri güvenliği
–    Achilles Level 1 ve Level 2 network saldırıları üzerine test edilmiş network güvenlik sertifikası
•    Tüm AC500 kurulu sistemleri ve I/O grupları ile uyumlu
•    Tek bir programlama altyapısı ile programlanabilme ve program transferi.

Bu özelliklerin yanı sıra tüm AC500 PLC platformunda yüksek giriş-çıkış ihtiyacı duyduğunuz uygulamalarınızda, tüm PLC’lerimizde dahili gelen CS31 bus sitemi sayesinde herhangi bir ek bağlantı aparatına ihtiyaç duymadan, en taban serisi PLC’lerimiz olan AC500-eco ailesinde dahi 1000’e yakın IO desteği ile sisteminizi istediğiniz gibi ölçeklendirebilirsiniz. Ayrıca her bir kanalı tek tek sadece yazılımsal olarak 0-10v, 4-20mA, 0-20mA, PT100, PT1000, termokupl girişi olarak ayarlanan, istenildiği taktirde de dijital input gibi kullanılabilen IO kartları sayesinde sisteminizi istediğiniz gibi şekillendirme imkanına sahipsiniz.



---
