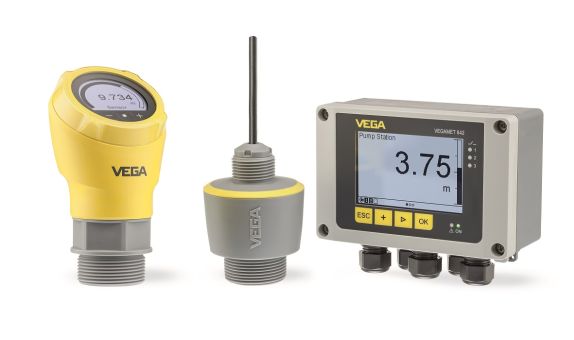

İçme Suyu ve Atıksu Arıtımında Kullanılan Seviye ve Basınç Ölçüm Teknolojileri

İçme Suyu ve Atıksu Arıtımında Kullanılan Seviye ve Basınç Ölçüm Teknolojileri

8 Şubat 2021 | ÜRÜN
151. Sayı (Şubat 2021)
234 kez okundu

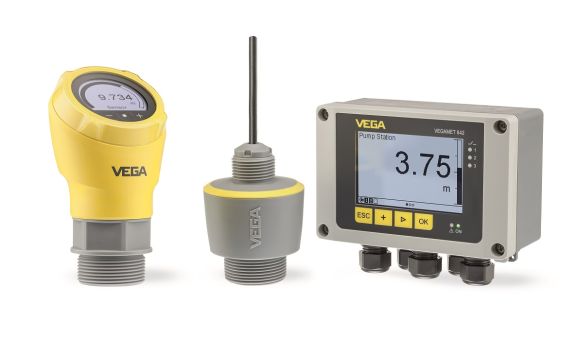

80 GHz radar sensörlerinin en ikna edici özelliği, sinyale odaklanma kabiliyetinin son derece yüksek olmasıdır. Kirlerden ve sıcaklık dalgalanmalarından etkilenmeden her türlü hava koşulunda daima güvenilir ölçüm değerleri alınır. Ultrasonik ve radar sensörlerin ilk bakışta birçok ortak özelliği varmış gibi durur. Ancak detaya inildiğinde ve fiziksel etki faktörleri dikkatle incelendiğinde, tek ortak özelliğin temassız ölçüm yapma kapasitesi olduğu görülür.

Farklılık sensör yapısında yatıyor

Sensör yapılarındaki farklılık, sinyal işleme fonksiyonlu elektronik biriminin yanısıra ölçüm sinyalinin oluşturulmasıdır. Ultrasonik sensörlerde, ses dalgalarının oluşturulması piezoelektriksel bir ses çeviricisi üzerinden sağlanır. Yüksek gerilim darbeleri mekanik titreşimler üretir, bu titreşimler ses sinyali olarak gönderilir ve aynı ses çeviricisi üzerinden algılanır. Ses sinyalinin yayılma süresi ise sisteme mesafenin uzunluğu hakkında bilgi verir. Radar sensörlerde ise, ölçümün bu bölümü çok daha karmaşıktır ancak o oranda da verimlidir. Verici sistem yüksek frekanslı bir sinyal üretir, sinyal anten üzerinden gönderilir ve malzeme tarafından yankılandırılır. Geri dönen sinyal yeniden algılanır. Aşırı kısalıktaki sinyal süreleri karmaşık bir sinyal değerlendirme sistemince hesaplanır, bu şekilde mesafenin uzunluğu hesaplanır. Günümüzün yeni teknolojik gelişmeleri sayesinde artık yüksek frekans bileşenleri mevcuttur, bunlarla en karmaşık radar teknolojileri bile tek bir çip bileşenine dönüştürülebilir.

Sensör antenine kadar yapılabilen güvenilir ölçümler

Ultrasonik sensörlerde ses çeviricisi hem hoparlör hem de mikrofon olarak kullanılır. Sistem mekaniktir ve yavaş çalışır, bu nedenle bir işlevden diğerine geçiş belirli bir süre alır. Bu sürede blokaj mesafesi oluşur, yani belirli bir asgari mesafenin ölçümü yapılamaz. Radar sensörlerde ise, daha sinyal gönderilirken aynı zamanda yankılanma sinyali de algılanır, yani herhangi bir blokaj mesafesi söz konusu olmaz. Radar sensörlerin bu nedenle anten sistemine kadar ölçüm yapma yeteneği vardır. Yani ölçümde asgari bir mesafenin göz önüne alınması gerekmez.

Yağızının devamı için tıklayın
