5 Mayıs 2016 | ÃœRÃœN 93. Sayı (Nisan 2016)

Handan Kaplan HAWLE Ürün Sorumlusu ÖZ-KAN Makine Elem. San. Tic. A.Ş.

Kelebek vanalar, klape veya disk olarak tanımlanan kapama elemanının gövde içerisinde döndürülmesi ile akışkanı kontrol eden vanalardır. Dönüş hareketleri 90°dir. Kelebek vana kavramı çok geniş bir kavram olup, değişik kriterlere göre alt gruplara ayrılır. Örneğin, bağlantı şekillerine göre, klapenin gövde içerisindeki yataklanmasına göre ve tahrik şekillerine göre...

Bağlantı şekillerine göre; “wafer tip”, “lug tip” ve “çift flanşlı tip” olarak gruplandırılabilirken; klapenin gövde içinde yataklanma şekline göre “eş eksenli”, “eksantrik”, “çift eksantrik” ve “üç eksantrik” olarak gruplandırabiliriz.

Kelebek vananın en büyük avantajlarından biri, diğer vana tiplerine göre boyutlarının daha küçük olmasıdır. Dolayısıyla ağırlıkları daha azdır ve montajları daha kolaydır.

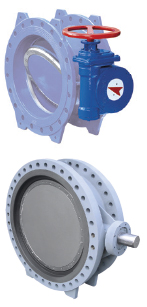

Öz-Kan Makina olarak 1985 yılında üretimine başladığımız kelebek vanalar, bugün ana ürünümüzdür. Çift flanşlı, çift eksantrik dizaynında DN150-DN2500 (isteğe ve projeye göre farklı çaplar için de çalışılabilir) çaplarında; PN10, PN16, PN25, PN40 basınç sınıflarında üretim yapmaktayız.

Öz-Kan Makina kelebek vanalarının gövdeleri akışa uyumludur ve pürüzsüz gövde tasarımları sayesinde akışa minimum direnç gösterirler. Akışa uyumlu şekillendirilen klape akış kapasitesini artırır. Çift eksantrik dizayn sızdırmazlık ringinin aşınmasını ve tork değerlerini azaltır.



Sit yüzeyindeki sızdırmazlık, klape kenarında çevresel olarak baskı çemberi ile tespit edilen T kesitli kauçuk sızdırmazlık ringi tarafından temin edilir. Klapenin kapalı pozisyonunda sızdırmazlık ringi, konik işlenmiş gövde sitine basar ve her iki yönde kesin sızdırmazlık sağlanır. Klapenin açık pozisyonunda, sızdırmazlık ringi çift eksantrik dizayn nedeniyle tamamen serbest durumdadır. Tek parça olarak imal edilen baskı çemberi, sızdırmazlık ringinin yerinden çıkmasını engeller. Sızdırmazlık ringi, şantiye koşullarında özel bir takım gereksinimi olmadan ve klapenin sökülmesine gerek kalmadan değiştirilebilir. Bunlara ek olarak iki parçalı mil dizaynı vana içerisindeki geçiş kesitinin artmasını sağlar. Vana mili klapeye güçlü kama bağlantısı ile monte edilir. Kendinden yağlamalı yatak burçları yatak sürtünmesi ve momenti azaltır. Bu yataklar aynı zamanda klapeyi merkezler ve eksenel hareketi engeller. Çift O-ringli mil sızdırmazlık sistemi, ömür boyu bakımsız çalışmayı sağlar.

Üretimimizdeki tüm kelebek vanalar aktüatör montajına uygun ISO 5210 standardında aktüatör bağlantı flanşına sahiptir. Ayrıca, paslanmaz kaynak dolgu yapılan ve hassas olarak işlenen sit yüzeyi, aşınma ve korozyona dirençlidir.

Öz-Kan Makina gerek kalitesiyle, gerekse referansları ve tecrübesiyle kelebek vanalardaki güçlü dizaynını ispat etmiştir. Üretimimiz olan kelebek vanaların dişli kutuları fabrika ayarlı olarak teslim edilir ve 90° harekete olanak verirler. TK sınıfı sonsuz vida dişli kutuları, kelebek vanalarda kullanılmak üzere özel olarak geliştirilmiştir. Sonsuz vida dişli kutuları, kelebek vanalar tarafından gerek duyulan çeyrek tur (90º) hareketi sağlar ve vana klapesinin hareketi açık ve kapalı pozisyonlarda gezer somun sistemi ile durdurulur.



Sonsuz vida milinin alt tarafına diş çekilmiştir ve ayar somunu bu diş çekilmiş kısım üzerinde yukarı-aşağı hareket eder. Dişli kutusu, dolayısıyla vana açık veya kapalı yönde hareket ettirildiğinde, gezer somun da aynı yönde hareket eder ve klapenin ayarlanmış olan tam kapalı-tam açık pozisyonlarda durdurulmasını sağlar.

Kendinden kilitlemeli ve geri dönüşsüz dişli dizaynı, ÖZ-KAN kelebek vanalarının tam çalışmasını ve sızdırmazlığını garanti eder.

Dokuz tipten oluşan dişli kutuları, tüm kelebek vana programının tork gereksinimini karşılamaktadır. Sonsuz vida ve sonsuz vida/düz dişli kutuları, kelebek vanaların bir kişi tarafından kumanda edilebilmesini sağlayacak şekilde boyutlandırılmıştır.

Öz-Kan kelebek vanaların gövde malzemesi standart olarak dökümdür; ancak Öz-Kan Makina özel üretimleri ile paslanmaz çelik gövde, duplex ve süper duplex gibi özel malzemeler ile deniz suyu ve benzeri korozif akışkan uygulamaları için kauçuk kaplı vanalar da üretmektedir. Klape malzemesi ve mil malzemesi de uygulamaya göre değişiklikler gösterebilir.

Kelebek vanaları kullanırken dikkat edilmesi gereken bazı kritik noktalar bulunmaktadır. Kelebek vanalar ayar ve kontrol amacıyla kullanılabilirler, ancak kelebek vanalar ile kısma yapılmamalıdır. Kısma operasyonunda oluşan su jetleri kauçuk sızdırmazlık ringine hasar vermektedir ve böylece vanalar sızdırmazlık özelliklerini kaybetmektedir. Kısma gerektiren durumlarda bu açıkça tanımlanmalı ve firmamız tarafından bu koşullara uygun dizayn yapılmalıdır. Diğer bir hata ise kelebek vanaların deşarj amaçlı kullanılmasıdır. Tahliye esnasındaki yüksek akış hızı, standart üretilmiş bir kelebek vananın belli bir derecenin üzerinde açılması veya kapanması için uygun olmayacaktır. Tahliye amaçlı konik veya iğne vanalar kullanılmalıdır. Son olarak kelebek vanalar; yüksek çevrim oranlı dişli kutuları ile çalıştırıldığı için sızdırmazlığı sağlamak için vanalar zorlanmamalıdır. Kapalı konuma gelen vananın zorlanması, sızdırmazlığı artırmayacak, aksine dişli kutusunda hasarlara neden olacaktır.

Öz-Kan kelebek vanalar pompa istasyonlarında, arıtma tesislerinde, depolarda, bor hatlarında, güç santrallerinde (soğutma suyu devreleri), deniz suyu uygulamalarında ve özel imalat olarak endüstriyel uygulamalarda kullanılabilir. Her türlü sorunuz ve talebiniz için Öz-Kan Makina ile irtibata geçebilirsiniz.



---
