24 Mart 2016 | ÜRÜN 91. Sayı (Şubat 2016)

Derleyen: Dr. İnş. Y. Müh. Mete Gerçek mtgercek@uydunet.net

Makina Mühendisi Karl Kugler tarafından 1964 yılında kurulan KUGLER firması, zamanla yakıt tankları imalatında uzmanlaşarak 1970’lere gelmeden firma adına önemli bir gelişme kaydetmişti. 1960’lı yılların sonunda imalatlar daha çok depolama tankları ve konteynerler üzerinde yoğunlaşmıştı. Gün geçtikçe konteyner imalatında da uzmanlaşan firma, amaca yönelik özel üretim tesisini de devreye sokarak, çamur ve katı atıksuların susuzlaştırılması için özel olarak geliştirdiği ilk konteyneri olan KUGLER EWC tipinin patentini aldıktan sonra seri imalatına 1982 yılında başlamıştı. Zaman içinde edinilen deneyimler, atıksu arıtma ve çamur susuzlaştırma uygulamalarından gelen ihtiyaçların karşılanabilmesi amacıyla yapılan araştırma ve geliştirme çalışmaları sayesinde çeşitli patentlerin de alınması, KUGLER firmasının günümüzdeki üretim çeşitliliğine ulaşabilmesinde önemli bir itici güç ve motivasyon olmuştu. 1992 yılından itibaren firma daha da gelişmiş ürünlerle katı-sıvı ayırımında ve çamur susuzlaştırmada piyasada önemli bir yer edinmişti. Kugler firmasının son yıllardaki atılımıyla, önemli kuruluşlar, endüstriyel tesisler ve özellikle belediyeler KUGLER’in devamlı müşterileri haline geldiler. Günümüzde KUGLER, Kugler Behälter- und Anlagenbau GmbH olarak 2013 yılından itibaren dünya çapında uygulamaları olan bir firma olarak çalışmalarını başarı ile sürdürüyor.
Özellikle çamur susuzlaştırma konteyner sistemleri (Dewatering Containers Systems, EWC, Lamella Separators) için özel üretimler yapan KUGLER Grubu, bünyesinde beş ayrı firma, toplam yüze yakın çalışanı ve 10 milyon Euro’yu aşkın cirosuyla özellikle Avrupa ve Amerika’da faaliyetlerine devam ediyor.
KUGLER, katı-sıvı ayırımında ve çamur susuzlaştırma alanında uzman olup, 25 yılı aşkın bir süredir almış olduğu patentler ve başarılı uygulamaları ile güvenilirliği kanıtlanmış uzman bir imalatçı.
Her türlü endüstriyel ve evsel atıksularda ve arıtma çamurlarında her proje için özel olarak seçilen ve projelendirilmiş,  sadece Avrupa’da 1000’i aşkın sayıda uygulaması bulunuyor. KUGLER firması, her türlü endüstriyel atıksu uygulamasında en basit EWC tipi konteynerden 200 m3/saat kapasiteye kadar olan özel geliştirdiği kompleks imalatlara kadar geniş bir üretim yelpazesine sahip.



Kugler-EWC Konteynerlerin  Avantajları
-     Düşük ilk yatırım maliyeti
-     Uzun ömür
-     Problemsiz çamur susuzlaştırma imkanı
-     Kısa sürede katı çamur temini
-     Uzaklaştırma maliyetlerinin azaltılması
-     Kolay temizleme için hareketli bir filtre sepeti
-     Tabandaki filtre, yan duvarlar ve arka duvardaki filtreler ile büyük filtre yüzeyi
-     Çamur ile ilgili soruna cevap verecek geniş üretim yelpazesi.

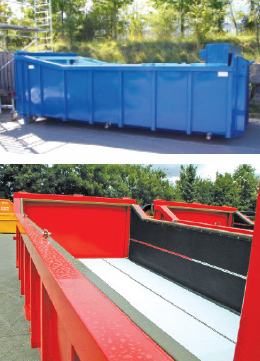

Atıksu-Çamur Doldurma ve Susuzlaştırma / “Skip” Tipi Susuzlaştırma Konteyneri (3-10 m3): Bu tip susuzlaştırıcı konteynerin dış kısmında her türlü araç ile taşınabilen ve boşaltılabilen standart bir konteyner bulunuyor. İç kısmında değiştirilebilen “EWC” adı verilen bir filtre sepeti var. Filtre sepeti delikli plakalardan oluşan çelik çerçeveli bir tüp ve yüksek dayanımlı filtre malzemesinden ibaret. Alt kısmında bulunan vanalar yardımıyla süzüntü suyu kolayca drene ediliyor. Konteyner içindeyse daha kuru kıvama gelen susuzlaşmış katı kıvamdaki çamur kalıyor ve bu çamur kekinin en ekonomik bir şekilde depolama alanına taşınmasına imkan sağlanıyor. Bu sayede taşıma masraflarında yüzde 70’e varan bir ekonomi elde ediliyor.
“Roll-Off’’ Tipi Susuzlaştırma Konteynerleri (8-25 m3): Halat veya kanca yardımıyla kaldırılıyor ve taşınıyor. Boyutları ihtiyaca göre istenen ölçülerde imal ediliyor. Standart tipte imal ediliyor, çamurun taşınması ve boşaltılması sırasında maruz kalacağı etkilere karşı çok daha dayanıklı bir dış kısma sahip, çift katlı olarak imal ediliyor. Alttaki deşarj vanası ve ön yüzdeki deşarj vanası sayesinde devamlı susuzlaştırma sağlanıyor. Sızdırmaz olan açılabilir arka yüz depo sahasında çok çabuk boşaltmayı garanti ediyor.

Kendiliğinden Boşaltmalı Self-dumping “EWC” Tipi Susuzlaştırma Konteynerleri (0.3-3.0 m3): Paletli araç, tekerlekli araç veya forklift ile taşınabilen ve boşaltılabilen susuzlaştırma konteynerleridir. Kendiliğinden boşaltmalı KUGLER EWC tipi bu konteynerler sayesinde sınırlı alanlarda büyük kapasiteli konteynerlerin kullanılamadığı yerlerde daha rahat iş görüyor, ayrıca daha az miktardaki çamurun susuzlaştırılmasında ideal. Boşaltma mekanizması forklift içinden kumanda edilebiliyor. EWC tipi konteynerlere hareket edebilir makara sistemli 2 adet kapak da monte edilebiliyor, standart olarak kapaklı olarak üretiliyor (Resim 1). Kapak, ana konteyner gövdesine bulonlu bir birleşimle bağlandığından, istenildiğinde kapak kolayca çıkarılabiliyor. Açma kumandası sayesinde yaylı bir bağlantı mekanizması ile kapaklar otomatik olarak açılıyor. Kapaklar kauçuk sızdırmaz contalara sahip ve su geçirmiyor. Arzu edildiğine, kanvas tipi tekstil filtre malzeme kullanılarak konteyner ortasına ara bir bölme de ilave edilebiliyor, bu durumda ilave filtre yüzeyi yaklaşık 5 m2 daha artıyor. Çamur daha hızlı susuzlaşıyor, yaklaşık yüzde 30 daha fazla susuzlaştırma sağlanıyor ve çamur uzaklaştırmada daha çok ekonomi elde ediliyor (Resim 2).

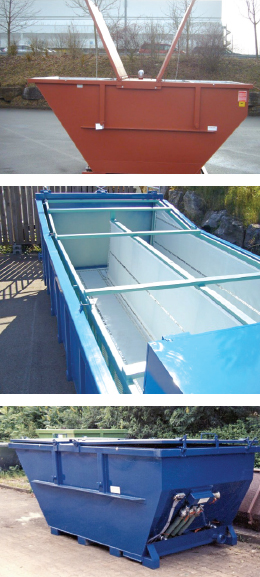

Resim 1: KUGLER “EWC” tipi susuzlaştırma konteyneri kapakları
Resim 2: Ara bölme duvarı, filtre yüzey
Resim 3: Soğuk iklim koşullarında sürekli çalışmayı sağlamak için konteynere ısıtıcı sistem ilave ediliyor

“EWC” tipi konteynere ısıtıcı modül takılabiliyor. Sadece ortalama 5 kW/saat’lik tek bir motor kullanılıyor. Bu sayede sıcaklık ayarı yapılabiliyor, -25°C gibi çok soğuk iklim şartlarında bile konteynerlerin dış ortamda aralıksız ve verimli olarak iş görebilmesi sağlanmış oluyor (Resim 3).
KUGLER susuzlaştırma konteylerine titreşim veren ilave ünite takılabiliyor. Bu durumda iç filtre yüzeylerin titreşmesi sağlanıyor, bu sayede depolanan çamurun ne kadar zor çamur olsa da daha çok susuzlaştırılması ve kurutulması gerçekleştiriliyor.
KUGLER susuzlaştırma ve kurutma konteynerlerine yukarıda açıklananlara ilave olarak daha farklı opsiyonel sistemler de adapte edilebiliyor. EWC konteynerlerinde öngörülenden daha fazla atıksu verilmesi durumunda iç akışı kontrol amacıyla savak sistemi ilave edilebiliyor. Savak sistemine en yaygın olarak kum tutuculardan elde edilen kumlu suların susuzlaştırılması uygulamalarında rastlanılıyor. Akış miktarına göre overflow delik çapı ve bağlantı hortumu çapı tayin ediliyor.



Özel Konteynerler
“EWC LAMELLA” Lamelli Tip Susuzlaştırıcı Konteynerler: Lamelli elekler ve drenaj konteynerlerin birlikte kullanıldığı patentli kombinasyonları sayesinde sürekli işletme sağlanabiliyor. “EWC-Lamella” sayesinde atıksu arıtılıyor, ıslak çamur toplanıyor ve biriktiriliyor, ıslak çamur yarı katı hale gelene kadar susuzlaştırılıyor, susuzlaştırılan çamur depolanıyor ve nakledilerek depolama sahasına dökülüyor.
Kompakt Lamelli Plakalı Susuzlaştırıcı Konteynerler: Suyu temizliyor ve çamuru katı hale getiriyor. Kompakt-plakalı konteynerler, dıştan bakıldığında diğer standart KUGLER (skip veya roll-off tipi) çamur susuzlaştırıcı konteynerleri ile aynı dış görünüme sahipler.

Özel İmalat KUGLER Konteynerlerin Avantajları (EWC-Lamella)
-     Sürekli hizmet görüyor
-     Arıtılmış veya uzaklaştırılacak proses suları için kullanılabiliyor
-     Düşük satın alma, az bakım ve işletme masrafı
-     Çok az yer ihtiyacı
-     Kompakt. Atıksu alma, süzme ve temizleme, susuzlaştırma, katılaştırma, depolama, taşıma, boşaltma hepsi sadece bir konteyner içinde gerçekleştiriliyor.
-     Sağlam, uzun yıllar problemsiz çalışıyor
-     Saatte 15 m3 atıksu kabul ediyor
-     3 ila 25 m3 hacimleri arasında çeşitli kapasitelerde imal ediliyor
-     Kolay montaj ve ilk işletmeye alma imkanı
-     Sadece giriş ve çıkış borularını konteynere bağlamak yeterli.

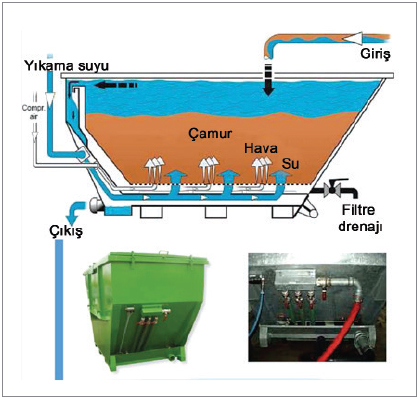

“Aircon-Sandy EWC” Tipi Konteynerler: Kuru kum (Dry Sand with Aircon)-havalandırmalı filtreli konteynerler, organik madde içeriği yüksek olan veya susuzlaştırılması zor olan çamurların susuzlaştırılması için kullanılıyorlar. Konteyner tabanındaki havalandırma sistemi sayesinde yeni drenaj yolları açılmasına olanak sağlanıyor, suyun drene edilmesine hız kazandırılıyor ve drenaj verimi artırılıyor. Su ile yıkama sistemi kullanılarak organik maddeler uzaklaştırıldığından, susuzlaştırma verimi yükseltiliyor.

Susuzlaştırma Konteynerlerinin Kullanım Alanları
-     Atıksu arıtma tesisleri
-     Kağıt, tekstil, maden, beton,  kimya, cam, metal, çelik endüstrisi
-     Belediyelerde cadde ve kanal temizleme araçları ile toplanan atıksuların depolama tesisleri
-     Kum kırmataş yıkama tesisleri, taş ocakları, katı atık uzaklaştırma
-     Araç yıkama, nakliye, kamyon silo firmaları
-     Boya, içecek, gıda işleme vb. uygulamalar.
