Aslı Yağlı ABB Alçak Gerilim Ürünleri Devre Kesiciler ve Yük Ayırıcılar Ürün Müdürü asli.yagli@tr.abb.com

Müşteri

Vinil pazarının tartışmasız liderlerinden olan SolVin’in yüzde 75’i Solvay’e, yüzde 25’i BASF’e ait. SolVin, tuzdan klora ve sodyum oksite kadar sırasıyla dikloroetan, PVC ve vinil elde edilen üretim sürecinin tümünü kapsıyor.

Talep
Jemeppe’deki PVC fabrikası, OG panolarında kullanılan IEC 61850 haberleşme protokolüne tamamen entegre olabilmek için elektrik tesisinin AG tarafını iyileştirmek durumundaydı. Müşterinin ihtiyacı, AG panolarındaki açık tip devre kesicilerinin mevcut durumunu ve ilgili parametrelerini sadece görüntülemek değil, aynı zamanda bunları uzaktan kumanda etmek ve OG kesicileriyle arasında kilitleme oluşturmaktı.
Jemeppe fabrikası, protokol çevirici kullanmadan daha yüksek sistem verimliliği ve devre kesicilerin uzaktan kontrol edilebilmesi sayesinde teknisyenlerin güvenliğini artırmayı hedeflemekteydi.



ABB çözümü
SACE Emax 2, harici bir arayüz gerektirmeden IEC 61850 standardına uygun olan bir elektrik dağıtım merkezinin otomasyon sistemine doğrudan entegre edilebilen tek AG devre kesici. Emax 2 devre kesicilerine özel olan Ekip Com IEC 61850 haberleşme modülü sayesinde devre kesiciler ve OG SCADA arasında ve AG ile OG tarafındaki farklı koruma cihazları arasında veri alışverişi sağlanabiliyor.

Jemeppe fabrikası, AG tarafında meydana gelen herhangi bir arıza durumunda, OG tarafının etkilenmemesi için OG devre kesicileri ile AG panolarındaki açık tip ana devre kesicileri arasında kilitlemeye ihtiyaç duyuyordu. Ekip Hi-Touch koruma ünitesine ve Ekip Com IEC 61850 haberleşme modülüne sahip olan Emax 2, hataları tespit edebiliyor ve AG/OG transformatörünün önündeki OG devre kesiciyi açmaması için GOOSE mesajı gönderebiliyor. Ekip Com Aktüatör modülü, Emax 2’nin uzaktan açıp kapamasını mümkün kılarak, tesisin SCADA sistemi ile eksiksiz denetimini tamamlıyor.

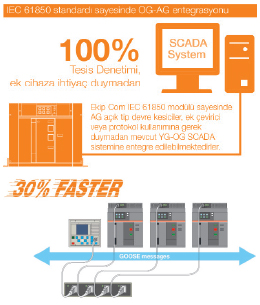

IEC 61850 sayesinde yüksek baud değerlerinde, protokol dönüştürücü kullanmadan daha verimli bir iletişim sistemi tasarlamak mümkün hale geldi. Bununla beraber, GOOSE mesajları herhangi bir kablolu kontrol çözümüne kıyasla yüzde 30 daha hızlı.

İlk Jemeppe fabrikası için ABB çözümü, mevcut panolardaki ABB Megamax açık tip devre kesicilerinin Emax 2 ile değiştirilerek yenilenmesiydi.

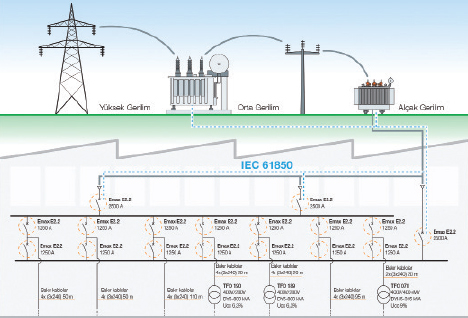

Şu an her bir güç merkezinde bulunan üç adet E2.2 2500A Emax 2 devre kesici, Ekip Com IEC61850 ve Ekip Com Aktüatör modülleriyle donatılmış, mevcut SCADA sistemiyle iletişim kurabiliyor ve uzaktan kumanda edilebiliyor.

Bu çözüm için gerekli aksesuarlar

Ekip Com Aktüatör
EKip Com Aktüatör, SACE Emax 2 devre kesicilerin uzaktan açılıp kapanabilmesine olanak sağlıyor. Tüm Ekip Com modülleri ile uyumlu.



Ekip Com IEC 61850
Ekip Com IEC61850 SACE Emax 2’nin, harici bir cihaz gerektirmeden IEC 61850 standardına uygun olan bir elektrik dağıtım merkezinin otomasyon sistemine doğrudan entegre edilebilmesini sağlıyor.



E2.2H 2500, 3 kutuplu
Ekip Hi-Touch  LSIG koruma üniteli
Ekip Hi-Touch, en karmaşık elektrik tesisatını bile koruyabilecek yüksek performanslı, çok fonksiyonlu bir koruma ünitesi. SACE Emax 2 dönüştürme kitleriyle beraber ABB AG devre kesicileri, ürün yelpazesini genişletiyor ve müşterilerine Emax 2 devre kesicilerinin faydalarından anında yararlanma fırsatı sunuyor.





---
