Huber Rotamat Otomatik Izgara Makineleri (Ro1, Ro2, Ro3, Ro9...)
Dr. Müh. Mete Gerçek / Danışman Mühendis mtgercek@uydunet.net
1-Evsel ve endüstriyel atıksu arıtma tesislerinde Ro1, Ro2, Ro9; deniz deşarjlarında genellikle Ro2 makineleri kullanılır. İnsan gücü gerektirmez.
2-Tutulan maddeleri yıkama sistemi ve presleme tertibatı var. Makine komple otomatik. Açıkta monte edilir. Bina gerekmez. Dış ortamda çalışır.
3-Kanala çok kolay bir şekilde yerleştirilir. Montaj çok basit ve süratle yapılır.
4-Kanal tabanına 35 derecelik bir açıyla yerleştirilir. Önünde ilave pompaya gerek yoktur. Kanal derinliğine göre hesaplanan uzunlukta imal edilir.
5-Düşük devirli tek motor bulunur (1.1/1.5kW;8.5/11.5rpm),
çok ekonomiktir.
6-Kapalı ortam olduğu için koku yayılmaz, sinek yapmaz. Tutulan maddeleri yıkar/presler ve eğimli konumu sayesinde doğrudan konteynıra depolar.
7-Komple paslanmaz çelik malzemeden imal edilirler. Aşınma yok denecek kadar az olup, yedek parça ihtiyacı yoktur. Bakım ihtiyacı çok çok azdır.
8-Çok miktarda katı madde, elyaf, tanecikler vb. tutar. Tıkanma olmaz.
9-Kanal hidroliğini etkilemez, yük kaybı çok düşüktür. Genelde kama kesitli 316Ti malzeme çubuklar kullanılır, perfore ve mesh ızgara tipleri de vardır.
10-Yüksek kapasite: Ro1 (5-15mm.) max ∅ 3.0 m.; Qmax=12 000 m3/saat. Ro2 (0.25-5mm) max ∅ 2.8m; Qmax= 5 400 m3/saat
11-Soğuk iklimler için ısı izolasyonlu imal edilir.
ORTADAN KALDIRDIĞI MAHSURLAR
1-Temizlenmesi gerekmez. İnsan gücü gerektirmez. Presleme tertibatı olduğu için tutulan katı maddeleri hacimce 1/3 oranında azaltır (max %45 KM içeriğine kadar sıkar), ağırlıkça %50 azaltır ve nakliye masraflarını düşürür.
2-Diğer düz ızgara, tambur, hidroelek vb. ızgaralardan çok fonksiyoneldir. İşletme ve bakım açısından çok daha ekonomik ve çok uzun ömürlüdür. Yüksek kaliteli ve paslanmaz çelik olduğundan problemsiz çalışır.
3-Yedek parça gerektirmez. Bakım gerektirmez.
4-Mevcut tesisler için istenilen boyuttaki/mevcut kanal derinliğine göre özel olarak imal edilir. Her tür kanala ve konteynır içine monte edilebilir.
5-Paslanma, aşınma olmaz. HUBER TECHNOLOGY INNOVATIVE imalatlarının işletmeciler tarafından sorunsuz ve uzun yıllar kullanılabilmesi, Hans Huber AG’nin uyguladığı ileri teknolojiler sayesinde gerçekleşmiştir.
6-Kanaldaki suyun taşmasını önleyecek bir hidrolik yapıya sahiptir.
7-Tesisten çıkan fazla kimyasal çamur oluşumunu önler, katkı maddelerinde ekonomi sağlanır.
HUBER ROTAMAT Fine Screen (Ro 1)
Çevre Sempozyumu ve Fuarı / İstanbul 1987
HANS HUBER AG’nin PATENTLİ İMALATLARINDAN OLAN HUBER ROTAMAT
Ro 1- (Fine Screen) Otomatik Izgara Makinelerinin Özellikleri ve Avantajları
- Yüksek oranda katı madde tutma kapasitesi ve verimi.
- Silindirik ızgara haznesinin 35 derece ile kanal tabanına direkt olarak monte edilmesi ve bu sayede daha büyük ızgaralama alanı, düşük hidrolik yük kaybı
- Komple 321/316/316 Ti.... paslanmaz çelik imalat ve sonrasında asit banyosunda yüzey pasivasyonu ve dolayısıyla paslanmanın önlenmesi
- Bakım gerektirmemesi, çok uzun ömürlü olması.
- Otomatik olarak kendinden temizlemelidir, döner tarak (Ro1) / fırça ve su püskürtme (Ro2) sistemi vardır. Tıkanma olmaz. İnsan gücü gerektirmez.
- Komple otomatik olarak çalışır, geliştirilmiş PLC elektrik kontrol paneli vardır. Bu sayede atıksu geldikçe çalışır, enerji tasarrufu sağlar.
ROTAMAT Fine Screen (Ro 1)
- Helezon taşıyıcı yapısı üzerinde, tutulan maddeleri presleme tertibatı bulunur. Tutulan katı maddeler % 45 KM içeriğine kadar preslenerek susuzlaştırılmış olduğundan katı maddeler hacimce 1/3 ve ağırlıkça 1/2 oranında azaltılmış olmakta ve dolayısıyla çöp uzaklaştırma, nakliye masrafları azaltılmış olmaktadır.
- Dört önemli fonksiyonu bir adet ızgara ile yerine getirmek mümkün olmaktadır:
a- Kanal tabanına direkt montaj ve katıların tutulması (HUBER ROTAMAT ızgara makineleri, önüne pompaj gerektirmez ve kanal derinliğine göre istenilen uzunluklarda imal edilebilir).
b- Tutulan maddeleri helezon taşıyıcı ile kanaldan alıp üst seviyelere taşır.
c- İstenirse tutulan maddeleri yıkama sistemi ilave edilebilir (ihtiyaca göre sonra da ilave edilebilir).
d- Tutulan katı maddeler preslenir
ROTAMAT Wedge Section Screen (Ro 2)
- Don tehlikesi olan iklimlerde ısı izolasyonlu imal edilebilir.
- Bakım ihtiyacı yok denecek kadar azdır, yağlanacak nokta bulunmamaktadır.
- Açıkta monte edilebilir, bina veya sundurma gerekmez
- Tek motor bulunur, direct drive, 1.1 / 2.2 kW; 4.5/8/12rpm.
- Kapalı bir sistemdir, koku yaymaz ve sinek yapmaz.
- Tutulan maddeleri doğrudan çöp konteynerine depolar, insan gücü, tırmık vb. gerektirmez, taşıyıcı belt gerektirmez Temiz bir görünüm sağlar.
- Yüksek imalat teknolojisi sayesinde aşınmalar minimum olup yedek parça ihtiyacı (atıksu cinsine göre) yoktur (sınırlıdır). Uzun ömürlüdür.

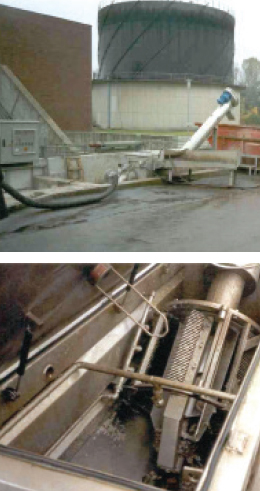

Sludge Acceptance Plant – Ro 3 (Almanya)
- Sorunsuz ve su seviyesine göre komple tam otomatik olarak ve az enerji ile kendi kendine çalışır, az su harcayarak kendini temizler
- Kanaldan gelebilecek aşırı debilerde bile kanalın taşmasını engelleyecek bir yapıya sahiptir (emergency by-pass ve over flow).
- Max. Çap 2.7 /3.0 m. ve L=12.0 m.
max atıksu debisi=13.000m3/saat (3.600 litre/san.) çubuk aralıkları=6mm~12mm.
- Önünde kaba ızgaraya (gelen atıksu cinsine göre gerekebilir) ihtiyaç yoktur.
