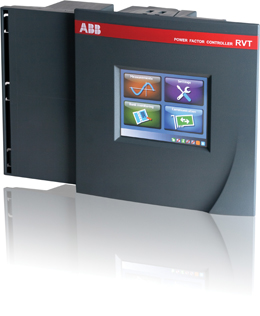

ABB'den Yeni RVT2, 3 Faz Kontrollü Reaktif Güç Kontrol Rölesi
Yeni 3 faz kontollü RVT2, dengeli ya da dengesiz yüklerin olduğu tesislerde güç faktörünün düzeltilmesinde yardımcı oluyor...
RVT2, her bir fazda ya da global olarak 3 fazda birden kompanzasyon yapılmasını sağlıyor. RVT2’nin öne çıkan diğer özelliği ise her bir fazda gerçekleştirdiği ölçümlemeler ve enerji sayacı özelliği.
Eksiksiz ölçümlemeler:
- Aktif Güç (kW) - 1 faz/3 faz
- Görünür Güç (kVA) - 1 faz/3 faz
- Reaktif Güç (kVAr) - 1 faz/3 faz
- Hedef Cosf’ ye ulaşmak için gereken reaktif güç (kVAr)
1 faz/3 faz
- Gerilim (V) - 1 faz/3 faz
- Akım (A) - 1 faz/3 faz
- Cosf - 1 faz/3 faz
- Gerilim/Akım toplam harmanik bozulmaları: THD V/I (%)
- Gerilim/Akım harmonikleri: H2 den H49 a kadar (% - spektrum)
Dokunmatik Ekran:
3,5’ dokunmatik QVGA ekranla parametre ayarlarının kolaylıkla değiştirilmesi sağlanıyor.
Ethernet Bağlantısı: ABB PQ Link yazılımı ve RJ-45 bağlantısı ile birlikte, 10/100BASE-T arayüzünü kullanarak dünyanın her noktasında kontrolöre ulaşmayı mümkün kılıyor.
USB bağlantısı: Yeni RVT2, USB 2.0’ı destekliyor. Bu özellikle kolaylıkla RVT2 bir bilgisayara bağlanabiliyor ve tüm parametre ayarlarına bilgisayar üzerinden ulaşmak mümkün oluyor.
8 adete kadar sıcaklık alarm çıkışı: Bağlanacak sıcaklık probu ile pano içerisindeki 8 noktanın sıcaklığı kontrol edilebiliyor.
Gerçek Zaman Saati: Bünyesinde barındırdığı gerçek zaman saatiyle her bir alarm ve durumun anlık bilgisine ulaşılabiliyor.
Cihaz ve Yazılım kilidi: İzinsiz girişlere karşı ve ayarlanmış kademelerin korunması için hem cihaz, hem de yazılım kilitle donatılmış.
RVT2’nin diğer özellikleri:
Eksiksiz ölçümlemeler:
- Aktif Güç (kW) - 1 faz/3 faz
- Görünür Güç (kVA) - 1 faz/3 faz
- Reaktif Güç (kVAr) - 1 faz/3 faz
- Hedef Cosf’ ye ulaşmak için gereken reaktif güç (kVAr)
1 faz/3 faz
- Gerilim (V) - 1 faz/3 faz
- Akım (A) - 1 faz/3 faz
- Cosf - 1 faz/3 faz
- Gerilim/Akım toplam harmanik bozulmaları: THD V/I (%)
- Gerilim/Akım harmonikleri: H2 den H49 a kadar (% - spektrum)
Dokunmatik Ekran:
3,5’ dokunmatik QVGA ekranla parametre ayarlarının kolaylıkla değiştirilmesi sağlanıyor.
Ethernet Bağlantısı: ABB PQ Link yazılımı ve RJ-45 bağlantısı ile birlikte, 10/100BASE-T arayüzünü kullanarak dünyanın her noktasında kontrolöre ulaşmayı mümkün kılıyor.
USB bağlantısı: Yeni RVT2, USB 2.0’ı destekliyor. Bu özellikle kolaylıkla RVT2 bir bilgisayara bağlanabiliyor ve tüm parametre ayarlarına bilgisayar üzerinden ulaşmak mümkün oluyor.
8 adete kadar sıcaklık alarm çıkışı: Bağlanacak sıcaklık probu ile pano içerisindeki 8 noktanın sıcaklığı kontrol edilebiliyor.
Gerçek Zaman Saati: Bünyesinde barındırdığı gerçek zaman saatiyle her bir alarm ve durumun anlık bilgisine ulaşılabiliyor.
Cihaz ve Yazılım kilidi: İzinsiz girişlere karşı ve ayarlanmış kademelerin korunması için hem cihaz, hem de yazılım kilitle donatılmış.
RVT2’nin diğer özellikleri:
- Aynı alçak gerilim kondansatör kademelerinin kontrolü gibi OG (orta gerilim) ve YG (yüksek gerilim) kondansatör kademelerini de kontrol edebiliyor.
- RVT2 parametrelerinin tam otomatik ayarları sayesinde kolayca devreye alınıyor.
- C/k, aktif çıkışlar, anahtarlama sırası ve faz değişimi otomatik olarak ayarlanabiliyor.
- Düşük ve yüksek gerilime, yüksek sıcaklığa ve aşırı harmonik bozulmalarına karşı koruma yapmak mümkün.
- 5A ya da 1A akım trafosu bağlanabiliyor.
- İki dijital giriş gündüz/gece güç faktörü ve harici alarm olarak kullanılabiliyor.
- Yeni RVT2, 100-460VAC, 50/60Hz şebekelere bağlanabiliyor. Ölçüm gerilimi 690VAC kadar ve ilave cihaz gerektirmiyor.
- İki adet alarm röle çıkışı (NA ve NK) ve FAN/UYARI röle çıkışı var.
- Ekran üzerinde bulunan on-line yardım butonuyla işletim ve devreye alma konusunda yardım alınabiliyor.
