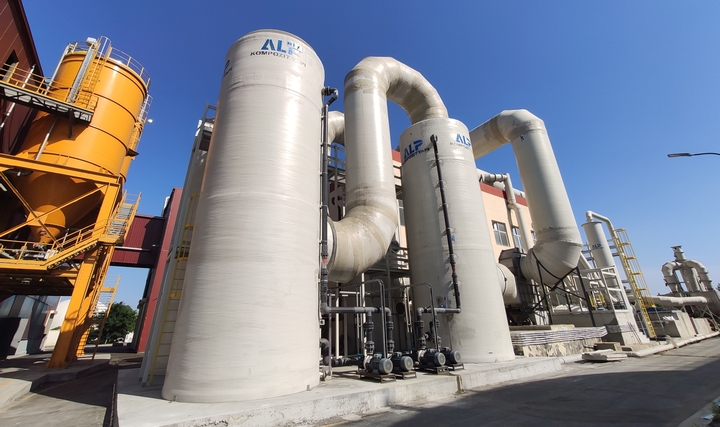

Kurutma Binası 200.000 m3/h Kapasiteli Kimyasal Koku Giderim Sistemi

İSKİ Ataköy İleri Biyolojik Atık Su Artıma Tesisi Kurutma Binası çalışma şartları açısından zorluydu. Özellikle dekantör katında arızalanan dekantörlerden dolayı buhar, toz ve yoğun bir koku oluşumu vardı. Projeye başlamadan önce, söz konusu alanda gereken hesaplamaları yaptık. Scrubber, fan ve diğer sistemlerin kurulumu için yerleşim alanı yeterli değildi. Çift fan olarak düşündüğümüz sistemde (2x100.000m3/h), iki fanı koyacak alan olmadığı için, 200.000 m3/h kapasiteli tek fan seçtik. Fanın emiş ve basma bağlantısındaki CTP boru çapları 2500 mm olarak tasarlandı. Fan çıkışından sonra debiyi ikiye bölerek, 4 adet 3600 mm çapında CTP scrubber ile koku giderim sistemini kurup devreye aldık. Kirli havayı toplayabilmek için tek uygun nokta çatıydı, statik hesaplar yapılıp gereken güçlendirme yapıldıktan sonra çatı zemini karot ile delinerek CTP hava emiş borularıyla kirli hava scrubberlara taşındı. Kurutma binası ortamındaki kirli havayı saatte 10 çevrim ile alıp, scrubberlar yardımıyla temizleyerek atmosfere salınımını sağladık. Ayrıca kurutma binasına temiz hava fanları ile kontrollü bir şekilde temiz hava girişi sağlandı. Sonuç olarak kurutma binası ortamı nefes alınabilir bir çalışma ortamı haline geldi ve çevrede oluşan koku problemi giderildi.

Off Gaz Kimyasal ve Aktif Karbon Koku Giderim Sistemi 4.000 m3/h

Atık su arıtma tesislerinde koku yoğunluğu fazla olduğu için, Off gaz koku giderim sistemi tesiste kritik bir öneme sahiptir. İSKİ Ataköy İleri Biyolojik Atık Su Arıtma Tesisinde gerçekleştirdiğimiz ölçümlerde 500ppm üzeri NH3 gazı ve 400ppm civarlarında H2S gazı tespit ettik. Tesisteki mevcut off gaz koku giderim sistemi verimli çalışmasa bile, durdurulduğunda koku sorunu artıyordu. Mevcut off gaz koku giderim sistemini kurarken mevcut sistem ile ilgili bir şey yapmadık. Yeni sistemi kurup boşta test ettikten sonra, off gaza bakım yapıldığı anda 3-4 saat içinde eski koku giderim sisteminin bağlantısını kesip, yeni koku giderim sistemini devreye almayı başardık. Off gaz koku giderim sistemini eski biyolojik koku sistemini kaldırdığımız alana yerleştirdik. 1 soğutma kulesi, 3 scrubber, 1 aktif karbon sistemini bakım ve çalışma şartlarını engellemeyecek şekilde mevcut alana yerleştirdik.

Sıcaklık söz konusu olduğu için kirli hava arıtılmış atıksu ile ön soğutma işleminden geçirdik. Offgaz koku giderim sisteminde gaz yoğunluğu fazla olduğu için kullanılacak ekipmanlar hassas hesaplar sonucu özenle seçilmektedir. Küçük hatalar sistemin talep edilen verimlerde çalışmasını engelleyebilir. Koku giderim sistemini devreye aldığımızdan itibaren istenilen değerler aralığında çalıştığı gözlemlenmiştir. Eski HDPE scrubberlar yerine dış çevre koşullarına ve darbelere daha dayanıklı CTP scrubberlar tercih edilmiştir. Eski scrubberlar ise revize edilmiş ve bir tanesi geri devir pompa istasyonlarının, diğer ikisi ise kum yağ tutucu havuzunun koku giderimi için tahsis edilmiştir.
